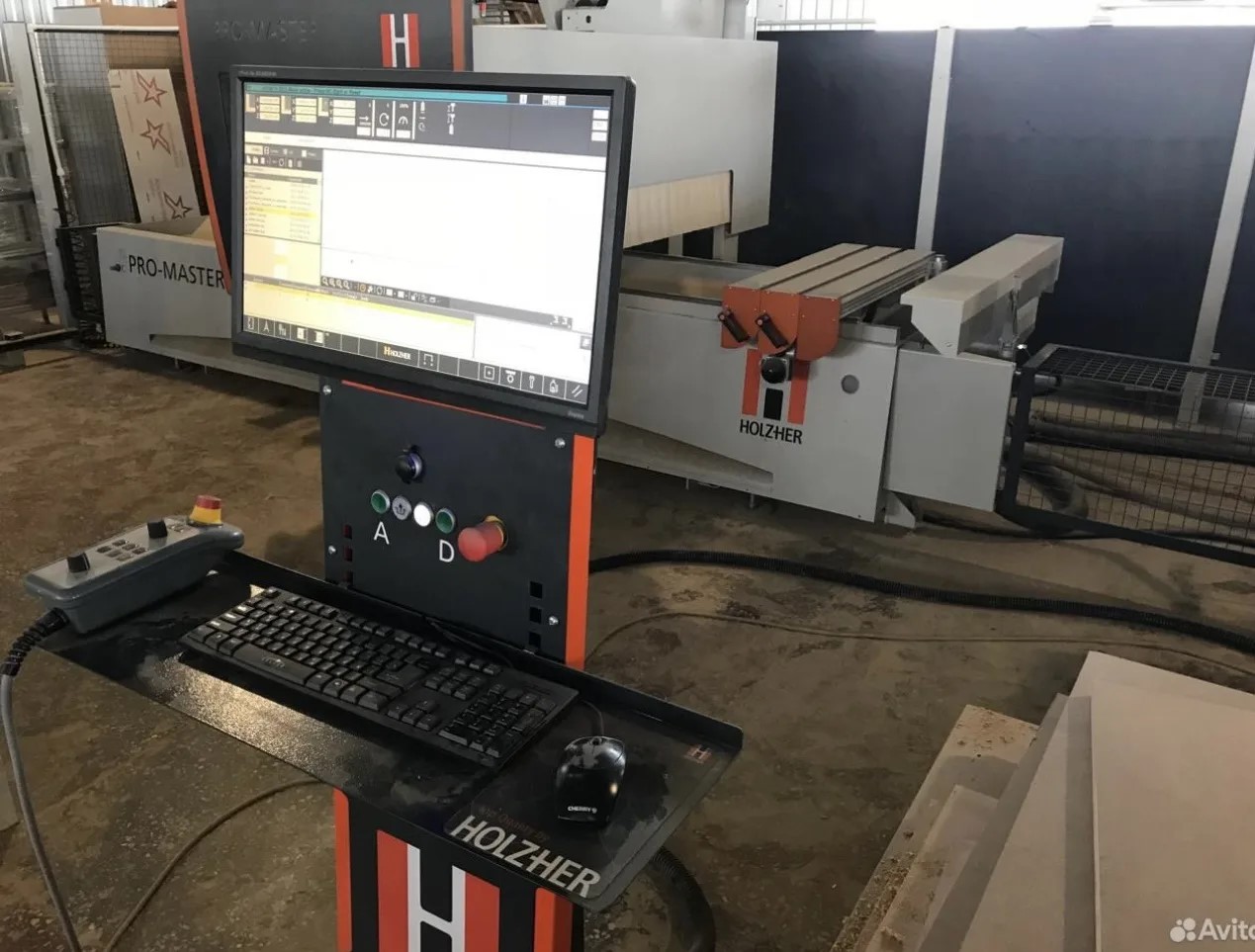

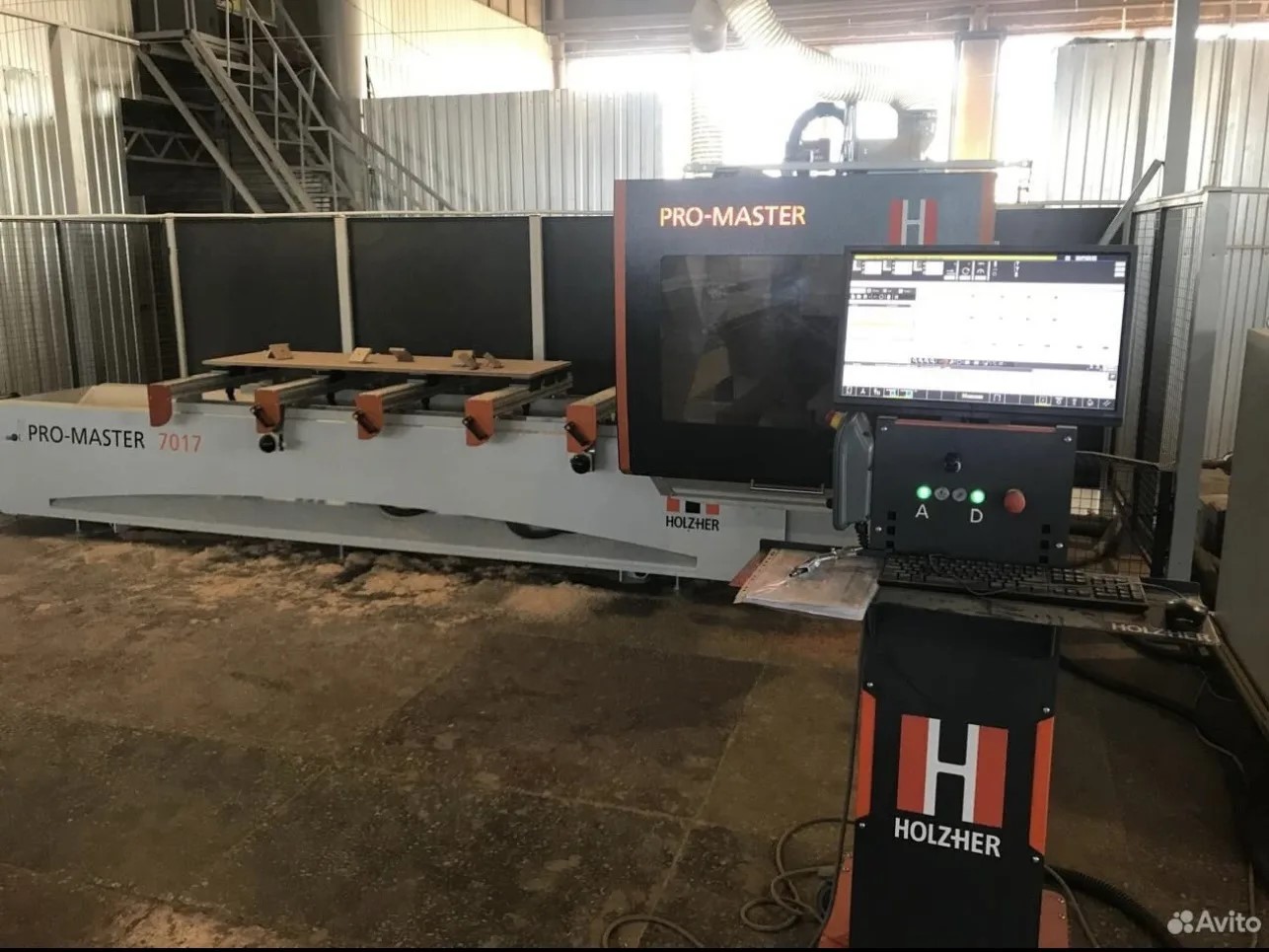

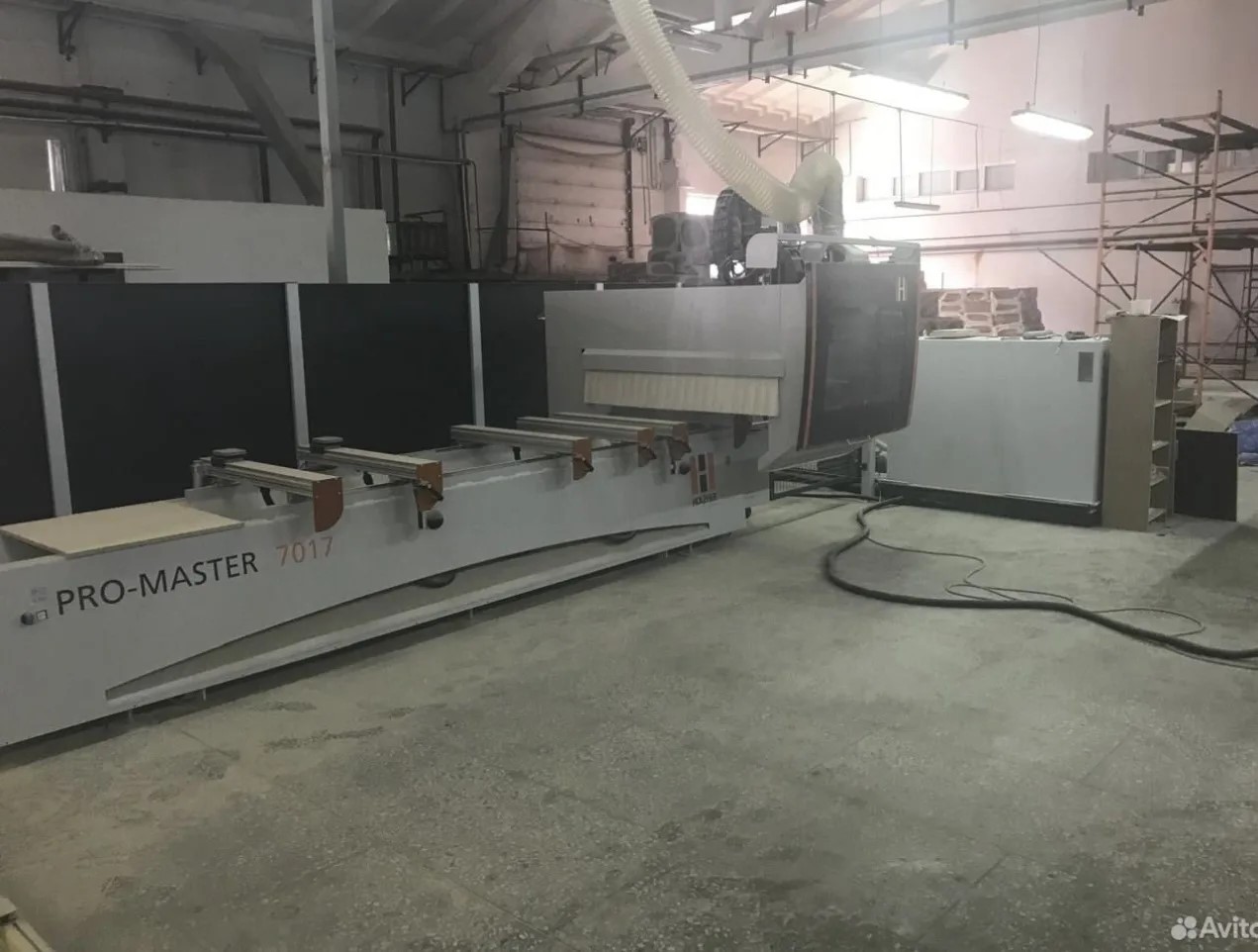

СТАНОК PRO-MASTER 7017 — 320K Edition,2017 г.
Технические характеристики:
Размер обработки 320К:
-Макс. размер заготовки для фрезерования по контуру (не считая радиус фрезы) X = 3425 мм; -Максимальное перемещение: X = 3747 мм;
Обработка в направлениях Y и Z Y = 1287 мм;
-Максимальное перемещение: Y = 1554 мм Z = 325 мм;
-Максимальная высота передвижения для стандартных консолей Z = 1-ый уровень 378 мм / 2-ой уровень 478 мм;
Данные измерения верхнего края консоли (без инструмента, без крепления)
-Максимальная высота заготовки = 180 м;
-Макс. пропуск на кожухе Y = 1450 мм / версия с буфером = 1370 мм;
ФРЕЗЕРЫЙ ШПИНДЕЛЬ
-Фрезерный агрегат 7830 мощность: 8 kW (S6/40), 1-но ступенчатый, охлаждение воздухом n(макс.) = 1000 — 24000 об./мин;
-бесступенчато регулируемый;
-одноступенчатый ход макс. мощность при 12000 об./мин. до 18000 об./мин. с креплением инструмента HSK-F 63 с резьбовой гайкой с правым подъемом (для инструментов с правым подъемом) с цанговым патроном с хвостовиком HSK;
-Керамический шарико-подшипник (гибрид);
-Вес инструмента макс.6 кг (вкл. крепление);
-инструменты: фрезерный и шлифовальный макс. Ø 160 мм.
СВЕРЛИЛЬНЫЙ АГРЕГАТ 7879
-14 шпинделей 10 вертикальных шпинделей, вызываемых по отдельности Расположение в форме буквы L, 6 в направлении X и 4 в направлении Y — Мощность привода 1,7 кВт Растр 32 мм;
-Макс. диаметр сверла: 35 мм;
-Общая длина сверла: 70 мм от привинчиваемого конца (в зависимости от толщины плиты);
— Ход шпинделя: 70 мм Направление вращения: правый / левый ход попеременно n(макс.) 1000 — 4400 об/мин с бесступенчатой регулировкой Крепление: резьба M 10 — калибровая посадка 11 мм без инструмента, без крепления 4 горизонтальных шпинделя 1 двойной сверлильный шпиндель в направлении Х 1 двойной сверлильный шпиндель в направлении Y Крепление: резьба M 10, калибровая посадка 11 мм Общая длина сверла макс.: 70 мм от привинчиваемого конца без инструмента, без крепления.
ПИЛЬНЫЙ АГРЕГАТ
— Встроенный пильный агрегат для раскроя / вытачивания пазов в направлении X n(макс.) 1000 — 5650 об/мин с бесступенчатой регулировкой;
— Приспособление для крепления инструмента: A = макс. Ø = 125 мм, I Ø = 20 мм, B = макс. 4,0 мм.
СТОЛ СТАНКА
-Стол станка с 6 консолями, из них 4 с пневматическими зажимами, передвигаемыми в направлении X Каждая консоль с 1 упорным винтом сзади и 2 вакуумными присосками без шланга на каждую консоль
-Индикация и определение консолей и схватов в программе 2 упора сбоку в полях A и D 2 прижимные кромки для фиксации заготовок измерительной ленты для позиционирования консолей;
— Устройство смены инструмента 7888;
— 12-местный линейный Pick up;
— Стационарная фиксация на правой стороне станка, поднимается пневматически Макс. Ø инструмента: Место 1-7: Ø 95 мм, место 8-12: Ø 100 мм Макс. вес инструмента: 5 кг / инструмент или 60 кг при полной загрузке возможность комплектации цанговым патроном с HSK-хвостовиком;
-Длина стола между упорами 3,20 м.
Электрошкаф справа
ВАКУУМНЫЕ НАСОСЫ Вакуумный насос 100 м³/ч.
